1、概述

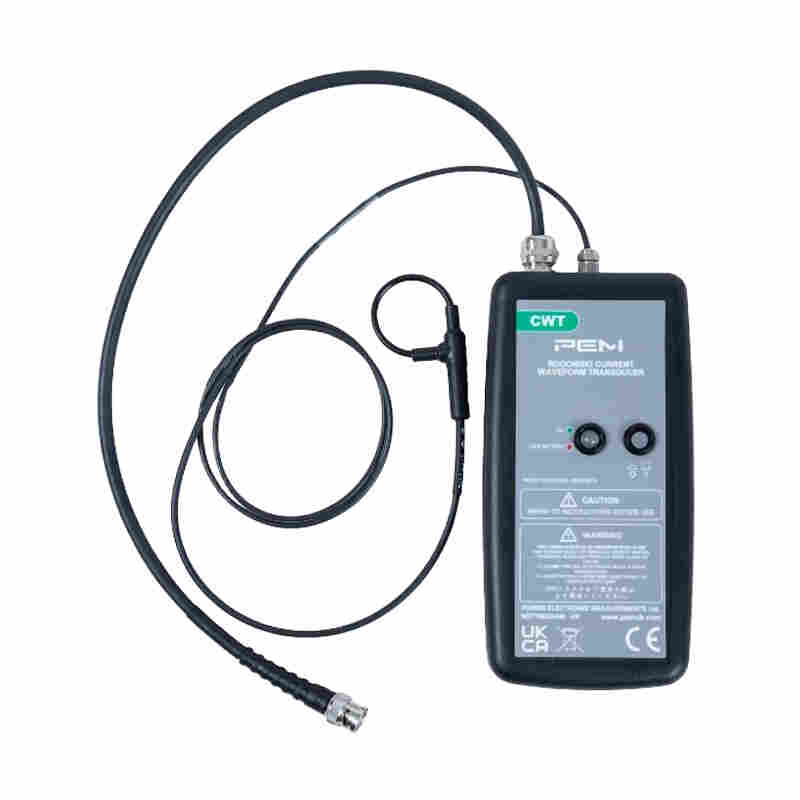

     CWT PEM探頭Mini50HF是CWT MiniHF系列的特殊版本。CWT Mini50HF針對更快的開關器件（如SiC）進行了優化，具有50MHz的高頻（-3dB）帶寬和100mm線圈，厚度僅為3.5mm（2kV峰值損壞）或4.5mm（5kV峰值損壞）。CWT Mini提供兩種絕緣電壓：峰值2kV，橫截面直徑為3.5mm，峰值為5kV，直徑為4.5mm，具有20MHz的高頻（-3dB）帶寬。

2、主要性能參數：

（1）峰值電流：30A - 300kA峰值

（2）輸出量：±6.0V（滿量程）

（3）高頻帶寬（-3dB）：50MHz

（4）精度（典型值）：在線圈中心位置高可達±0.2％

（5）工作溫度范圍：0℃至+ 40℃（積分器）；–40℃至+ 125℃（ 線圈+引線）

（6）線圈長度：100mm

（7）線圈絕緣：2kV峰值

（8）線圈線徑：3.5mm

（9）引線長度：1m（可定制長度）

（10）供電：AA電池 或 12V DC電源適配器

3、CWT Mini50HF 主要特征：

（1）可追溯的校準數據（包括證書）

（2）非接觸式測量對被測電路沒有影響

（3）沒有磁性材料意味著優異的線性度<0.05％讀數

（4）完全隔離直流電流，可以測試大直流電流上的小紋波電流

（5）電流量程不會損壞

4、應用

（1）具有截止頻率為50MHz的高頻（-3dB）的CWTMiniHF和現在的CWTMini50HF具有兩個主要的市場優勢：

        屏蔽（也稱為“屏蔽”）Rogowski線圈（JP 6438963，正在申請的RoW）

        優化的高頻（HF）性能

（2）功率半導體的進步意味著這些開關現在能夠：

         更高的阻斷電壓；

         切換時間更快

         ...體積小，在高溫下操作

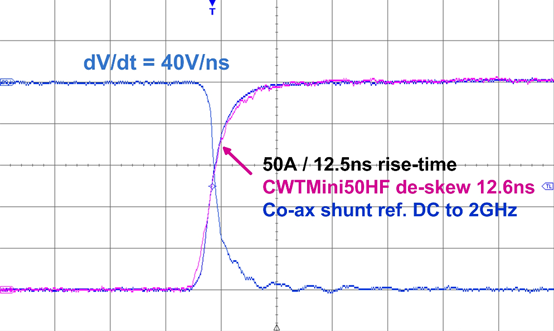

（3）CWT PEM探頭 Mini50HF可用于測量使用這些新的功率半導體技術的功率轉換器中的電流，特別是碳化硅（SiC）器件，在存在dV / dt的情況下，需要復制10至50ns的上升時間瞬態電壓≥40V / ns。

（4）CWTMini50HF仍然保留了我們的CWT Rogowski探頭的所有其他優點Mini50HF跟蹤

         線圈周圍的細線夾，峰值2kV。3.5毫米;

         高溫度可達+ 125°C

         幾乎為零的插入阻抗

（5）CWTMini50HF為高速功率和功率電子應用中的測量提供了顯著的優勢。
