KFG2H0604-01 日本SMC嵌入式接頭

KFG2H0604-00

KFG2H0604-01S

KFG2H0604-02

KFG2H0604-02S

KFG2H0704-N01

KFG2H0704-N02

KFG2H0806-00

KFG2H0806-01S

KFG2H0806-02S

KFG2H0806-03S

KFG2H1008-00

KFG2H1008-02

KFG2H1008-02S

KFG2H1008-03

KFG2H1008-04

KFG2H1075-00

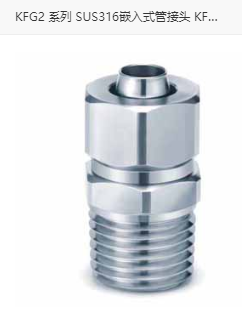

KFG2 系列 SUS316嵌入式管接頭 KFG2H 直通接頭

小型、輕量

使用流體溫度：－65～260℃(可回轉彎頭為－5～150℃)

材質：SUS316、未使用橡膠材質(拆除可回轉彎頭)

無潤滑油、可使用蒸気符合食品衛生法

字段描述 字段取值 取值描述

適合管子尺寸外徑 06 Φ6mm

適合管子尺寸內徑 04 Φ4mm

連接螺紋 01 R1/8

密封劑 - 無

形式 SUS316

接頭種類 直通接頭

制式 公制

連接方式 螺紋連接

螺紋種類 R

適合管子材質 FEP / PFA / 改性PTFE / 尼龍 / 軟尼龍 / 聚氨酯 / 軟聚氨酯 / 聚烯烴 / 軟聚烯烴 / 防靜電軟尼龍 / 防靜電聚氨酯 / 硬聚氨酯

使用流體 空氣 / 氮氣 / 水 / 蒸氣 / 透平油1號(ISO VG32)

*使用圧力 [MPa] 1.0 MPa

*低使用圧力 [MPa] -0.1 MPa

保證耐壓力(23℃時) 3.0 MPa

環境溫度及使用流體溫度 －65～260℃（但未凍結）［可旋轉彎頭及帶密封劑－5～150℃］

主體材質 SUS316

KFG2H0604-01 日本SMC嵌入式接頭
